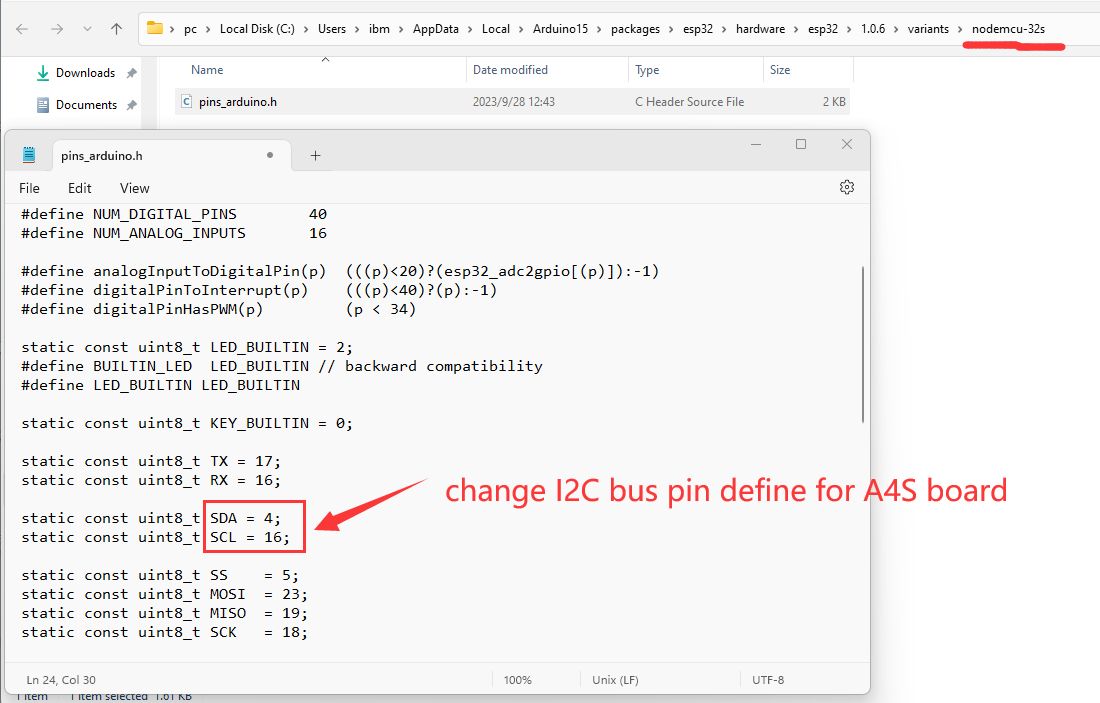

KC868-A4S ESP32 I/O pin define - admin - 03-01-2023 #define ANALOG_A1 36 #define ANALOG_A2 39 #define ANALOG_A3 34 #define ANALOG_A4 35 IIC SDA:4 IIC SCL:16 Relay_IIC_address 0x24 P0--P3: for relay1-relay4 P4--P7: for DI9--DI12 Input_IIC_address 0x22 for DI1-DI8 PCA9685 IIC address: 0x00 DS18B20/DHT11/DHT21/LED strip -1: 5 DS18B20/DHT11/DHT21/LED strip -2: 14 Ethernet (LAN8720) I/O define: #define ETH_ADDR 0 #define ETH_POWER_PIN -1 #define ETH_MDC_PIN 23 #define ETH_MDIO_PIN 18 #define ETH_TYPE ETH_PHY_LAN8720 #define ETH_CLK_MODE ETH_CLOCK_GPIO17_OUT RS485: RXD:GPIO33 TXD:GPIO32 GSM: RXD:GPIO13 TXD:GPIO15 RE: KC868-A4S ESP32 I/O pin define - DanielGuerrero - 10-11-2023 Hi, I am tried to use i2c (iic), with a bme 280 sensor, but it does not works, please caun you help to fix the problem or can you provide me a explication how to use the sensor. I used the netx programation: #include <Wire.h> #include <SPI.h> #include <Adafruit_Sensor.h> #include <Adafruit_BME280.h> #define BME_SCK 13 #define BME_MISO 12 #define BME_MOSI 11 #define BME_CS 10 #define SEALEVELPRESSURE_HPA (1013.25) Adafruit_BME280 bme; // I2C unsigned long delayTime; void setup() { Serial.begin(9600); while(!Serial); // time to get serial running Serial.println(F("BME280 test")); unsigned status; // default settings status = bme.begin(); // You can also pass in a Wire library object like &Wire2 status = bme.begin(0x76); if (!status) { Serial.println("Could not find a valid BME280 sensor, check wiring, address, sensor ID!"); Serial.print("SensorID was: 0x"); Serial.println(bme.sensorID(),16); Serial.print(" ID of 0xFF probably means a bad address, a BMP 180 or BMP 085\n"); Serial.print(" ID of 0x56-0x58 represents a BMP 280,\n"); Serial.print(" ID of 0x60 represents a BME 280.\n"); Serial.print(" ID of 0x61 represents a BME 680.\n"); while (1) delay(10); } Serial.println("-- Default Test --"); delayTime = 1000; Serial.println(); } void loop() { printValues(); delay(delayTime); } void printValues() { Serial.print("Temperature = "); Serial.print(bme.readTemperature()); Serial.println(" °C"); Serial.print("Pressure = "); Serial.print(bme.readPressure() / 100.0F); Serial.println(" hPa"); Serial.print("Approx. Altitude = "); Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA)); Serial.println(" m"); Serial.print("Humidity = "); Serial.print(bme.readHumidity()); Serial.println(" %"); Serial.println(); } RE: KC868-A4S ESP32 I/O pin define - admin - 10-11-2023 you need to check where to define I2C bus GPIO pins, SCL and SDA pins. RE: KC868-A4S ESP32 I/O pin define - DanielGuerrero - 10-11-2023 (10-11-2023, 10:30 PM)admin Wrote: you need to check where to define I2C bus GPIO pins, SCL and SDA pins. okay, but, please, how can I do it ? RE: KC868-A4S ESP32 I/O pin define - admin - 10-11-2023 set SDA,SCL pin define as this photo. RE: KC868-A4S ESP32 I/O pin define - DanielGuerrero - 10-12-2023 (10-11-2023, 11:54 PM)admin Wrote: set SDA,SCL pin define as this photo. so, like this ? .... #include <Wire.h> #include <SPI.h> #include <Adafruit_Sensor.h> #include <Adafruit_BME280.h> #define SEALEVELPRESSURE_HPA (1013.25) #define SDA 4 #define SCL 16 Adafruit_BME280 bme; // I2C unsigned long delayTime; void setup() { Serial.begin(9600); while(!Serial); // time to get serial running Serial.println(F("BME280 test")); unsigned status; status = bme.begin(); status = bme.begin(0x76); if (!status) { Serial.println("Could not find a valid BME280 sensor, check wiring, address, sensor ID!"); Serial.print("SensorID was: 0x"); Serial.println(bme.sensorID(),16); Serial.print(" ID of 0xFF probably means a bad address, a BMP 180 or BMP 085\n"); Serial.print(" ID of 0x56-0x58 represents a BMP 280,\n"); Serial.print(" ID of 0x60 represents a BME 280.\n"); Serial.print(" ID of 0x61 represents a BME 680.\n"); while (1) delay(10); } Serial.println("-- Default Test --"); delayTime = 1000; Serial.println(); } void loop() { printValues(); delay(delayTime); } void printValues() { Serial.print("Temperature = "); Serial.print(bme.readTemperature()); Serial.println(" °C"); Serial.print("Pressure = "); Serial.print(bme.readPressure() / 100.0F); Serial.println(" hPa"); Serial.print("Approx. Altitude = "); Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA)); Serial.println(" m"); Serial.print("Humidity = "); Serial.print(bme.readHumidity()); Serial.println(" %"); Serial.println(); } RE: KC868-A4S ESP32 I/O pin define - KinCony Support - 10-16-2023 (10-12-2023, 03:09 AM)DanielGuerrero Wrote:(10-11-2023, 11:54 PM)admin Wrote: set SDA,SCL pin define as this photo. RE: KC868-A4S ESP32 I/O pin define - Denilson - 01-04-2025 Good morning . I have a problem with the definition of the pins that you sent on the KC868-A4S can I have some clarification with an example of code using two ds18b20 two between digital switches and I use a current sensor and another sensor power outage detection #include <Wire.h> #include <OneWire.h> #include <DallasTemperature.h> #include <PCF8574.h> // Pour le contrôle des relais via I2C (adresse 0x24) // Pin DS18B20 #define ONE_WIRE_BUS_1 5 // DS18B20 - 1er capteur (bande de DEL - 1) #define ONE_WIRE_BUS_2 14 // DS18B20 - 2ème capteur (bande de DEL - 2) OneWire oneWire1(ONE_WIRE_BUS_1); OneWire oneWire2(ONE_WIRE_BUS_2); DallasTemperature sensors1(&oneWire1); DallasTemperature sensors2(&oneWire2); // Relais I2C Adresse 0x24 PCF8574 pcf8574(0x24); // Entrées de détection (interrupteurs) #define INTERRUPT_PIN1 2 // Interrupteur 1 #define INTERRUPT_PIN2 3 // Interrupteur 2 // Capteur de courant (ACS712) #define CURRENT_SENSOR_PIN A0 // Capteur de coupure de courant #define POWER_FAILURE_PIN 7 // Variables pour stocker les températures float temp1 = 0.0; float temp2 = 0.0; void setup() { // Initialisation de la communication série Serial.begin(115200); // Initialisation du bus I2C Wire.begin(); // Initialisation des capteurs de température DS18B20 sensors1.begin(); sensors2.begin(); // Initialisation des relais via I2C pcf8574.begin(); pcf8574.pinMode(P0, OUTPUT); pcf8574.pinMode(P1, OUTPUT); pcf8574.pinMode(P2, OUTPUT); pcf8574.pinMode(P3, OUTPUT); // Initialisation des interrupteurs pinMode(INTERRUPT_PIN1, INPUT_PULLUP); // Interrupteur 1 pinMode(INTERRUPT_PIN2, INPUT_PULLUP); // Interrupteur 2 // Initialisation du capteur de courant (ACS712) pinMode(CURRENT_SENSOR_PIN, INPUT); // Initialisation du capteur de coupure de courant pinMode(POWER_FAILURE_PIN, INPUT_PULLUP); // Attacher les interruptions aux pins des interrupteurs attachInterrupt(digitalPinToInterrupt(INTERRUPT_PIN1), handleInterrupt1, FALLING); // Déclenchement sur INT1 attachInterrupt(digitalPinToInterrupt(INTERRUPT_PIN2), handleInterrupt2, FALLING); // Déclenchement sur INT2 } void loop() { // Lire les températures des capteurs DS18B20 sensors1.requestTemperatures(); sensors2.requestTemperatures(); temp1 = sensors1.getTempCByIndex(0); // Température du premier DS18B20 temp2 = sensors2.getTempCByIndex(0); // Température du deuxième DS18B20 // Lire le capteur de courant (ACS712) int sensorValue = analogRead(CURRENT_SENSOR_PIN); float voltage = sensorValue * (5.0 / 1023.0); // Conversion de la valeur analogique en tension float current = (voltage - 2.5) / 0.185; // Conversion de la tension en courant (en fonction de votre capteur) // Vérifier si une coupure de courant a été détectée bool powerFailure = digitalRead(POWER_FAILURE_PIN) == LOW; // Si le pin est bas, coupure de courant détectée // Affichage des résultats sur le moniteur série Serial.print("Température 1 : "); Serial.print(temp1); Serial.print(" °C, Température 2 : "); Serial.print(temp2); Serial.print(" °C, Courant : "); Serial.print(current); Serial.print(" A, Coupure de courant : "); if (powerFailure) { Serial.println("Oui"); } else { Serial.println("Non"); } // Activation des relais (P0 à P3 sur I2C via PCF8574) // Exemple d'activation des relais 1 à 4 pcf8574.digitalWrite(P0, HIGH); // Relais 1 ON delay(1000); // Délai d'une seconde pcf8574.digitalWrite(P1, HIGH); // Relais 2 ON delay(1000); pcf8574.digitalWrite(P2, HIGH); // Relais 3 ON delay(1000); pcf8574.digitalWrite(P3, HIGH); // Relais 4 ON delay(1000); // Désactivation des relais pcf8574.digitalWrite(P0, LOW); // Relais 1 OFF pcf8574.digitalWrite(P1, LOW); // Relais 2 OFF pcf8574.digitalWrite(P2, LOW); // Relais 3 OFF pcf8574.digitalWrite(P3, LOW); // Relais 4 OFF delay(1000); // Délai de 1 seconde } // Fonction pour gérer l'interruption 1 void handleInterrupt1() { Serial.println("Interrupteur 1 activé!"); // Ajoutez ici votre logique pour réagir à l'interruption } // Fonction pour gérer l'interruption 2 void handleInterrupt2() { Serial.println("Interrupteur 2 activé!"); // Ajoutez ici votre logique pour réagir à l'interruption } RE: KC868-A4S ESP32 I/O pin define - admin - 01-05-2025 which pin define have issue? RE: KC868-A4S ESP32 I/O pin define - Denilson - 01-05-2025 (01-05-2025, 01:09 AM)admin Wrote: which pin define have issue? none of the pins respond to relay activation or data collection I ask if I have respected the rules for using pins |
