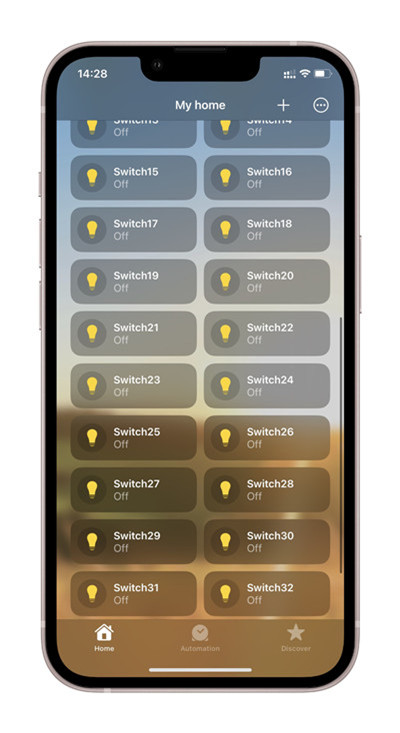

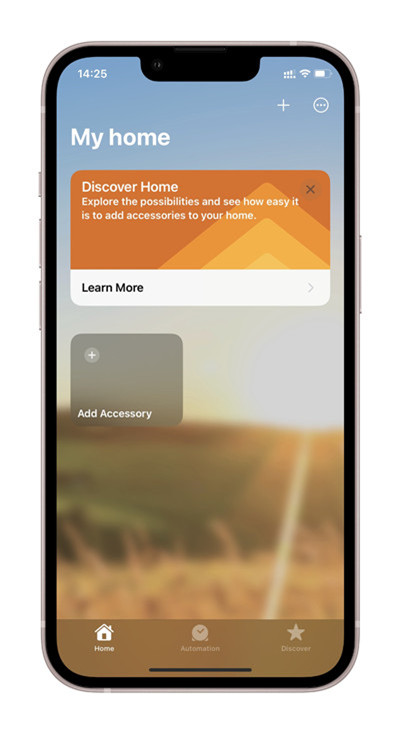

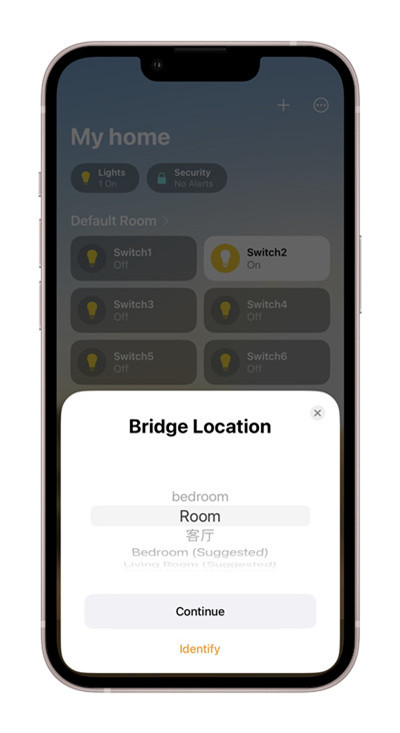

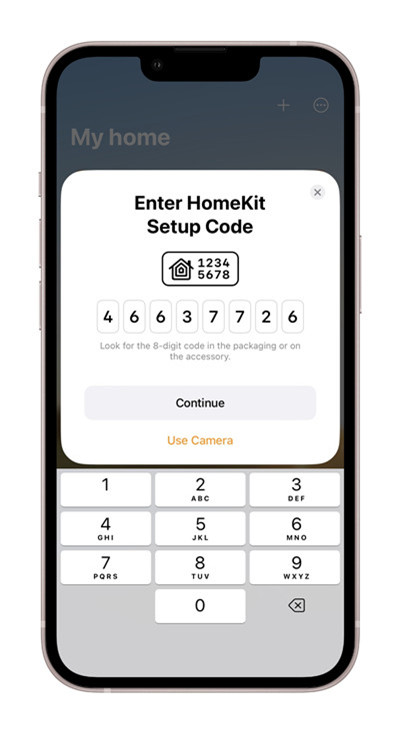

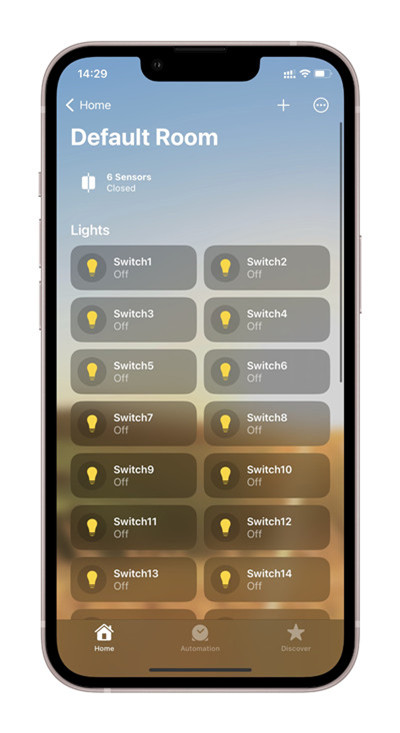

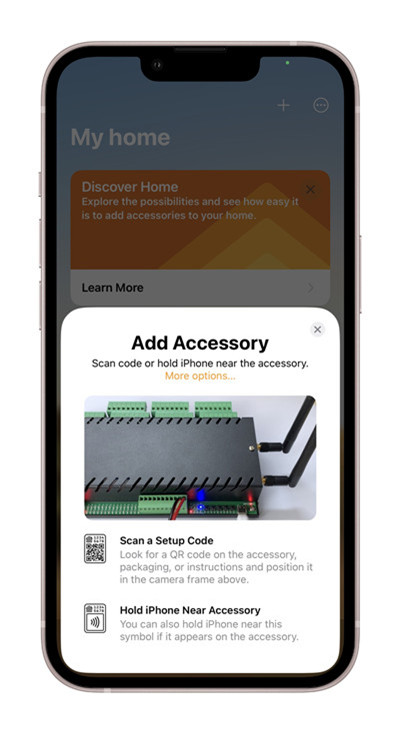

Iam a newbie, I want to ask, if we want to start learning Kincony's system, a basic one, just to control ON and OFF about 8
lamps and 5 Aircon all in one room by using wifi (smart phone), which board from Kincony that you suggest?
Thanks

OLA PRECISO DE UM SKETICK PARA TRABALHAR COM 2 PLACA
vocêMA A A4 EA OUTA A A8 SENDO QUE A A4 ENVIA SINAL PARA A PACA A8 VIA REDE
OPROJETO E LER OS STATUS DOS SENSORES E COSSESPONDER NA OUTRA PLACA RECEBENDO OS STATUS FISICAMENTE E ONDE EU POSSA ABRIR A PAGINA PARA MONITORAR


SRIA MAIS OU MENOS ASSIM

onst int Sensor_1 = 2 ; // nivel em 100%
const int Sensor_2 = 3 ; // nivel em 50%
const int Sensor_3 = 4 ; // nivel em 15%
const int ledPin_Sensor_1 = 8 ; // led sem pino 8
const int ledPin_Sensor_2 = 9 ; // led sem pino 9
const int ledPin_Sensor_3 = 10 ; // led no pino 10
int estadoSensor_1; // variável para ler o status do Sensor_1
intestadoSensor_2; // variável para ler o status do Sensor_2
int estadoSensor_3; // variável para ler o status do Sensor_3
void setup () {
  pinMode (Sensor_1, INPUT); // Pino com sensor será entrada
  pinMode (Sensor_2, INPUT); // Pino com sensor será entrada
  pinMode (Sensor_3, INPUT); // Pino com sensor será entrada

  pinMode (ledPin_Sensor_1, OUTPUT); // Pino do led será saída
  pinMode (ledPin_Sensor_2, OUTPUT); // Pino do led será saída
  pinMode (ledPin_Sensor_3, OUTPUT); // O pino do led será saída
}

void loop () {
 Serial . começar ( 9600 );
  estadoSensor_1 = digitalRead (Sensor_1); // le o estado do Sensor_1 - HIGH OU LOW
  if (estadoSensor_1 == LOW) { // Se o sensor estiver procurando (LOW)
    digitalWrite (ledPin_Sensor_1, HIGH); // acende o led do pino 8.
  } else { // se não estiver invocado (HIGH)
    digitalWrite (ledPin_Sensor_1, LOW); // deixa o led do pino 8 apagado
  }
  estadoSensor_2 = digitalRead (Sensor_2);// le o estado do Sensor_2 - HIGH OU LOW
  if (estadoSensor_2 == LOW) { // Se o sensor estiver ocupado (LOW)
    digitalWrite (ledPin_Sensor_2, HIGH); // acende o led do pino 9.
  } else { // se não estiver invocado (HIGH)
    digitalWrite (ledPin_Sensor_2, LOW); // deixa o led do pino 9 apagado
  }
  estadoSensor_3 = digitalRead (Sensor_3); // le o estado do Sensor_3 - HIGH OU LOW
  if (estadoSensor_3 == LOW) { // Se o sensor estiver procurando (LOW)
    digitalWrite (ledPin_Sensor_3, HIGH); // acende o led do pino 10.
  }else { // se não estiver (HIGH)
    digitalWrite (ledPin_Sensor_3, LOW); // deixa o led do pino 10 desligado
  }
}
O DESSA FORMA

PARA A PLACA KC686 A4 ESSE CODIGO JA RODA POREM SEM AS CONFIGURACOES DE ACESSO E ACRESCENTAR O QUE FOR NECESSÁRIO PARA A PLACA KC686 A8 RECEBER OS SINAAIS E ATUAL COMO SE FOSSE NELA


const int PIN_SENSOR_1 = 36;
const int PIN_SENSOR_2 = 39;
const int PIN_SENSOR_3 = 27;
const int PIN_RELAY_1 = 2;
const int PIN_RELAY_2 = 15;
const int PIN_RELAY_3 = 5;
const int PIN_RELAY_4 = 4;
const int PIN_BUZZER = 18;
const int BOTAO_4 = 14;

bool sensor_1_status = falso;
bool sensor_2_status = falso;
bool sensor_3_status = falso;

void setup() {
  Serial.begin(115200);
  pinMode(PIN_SENSOR_1, INPUT);
  pinMode(PIN_SENSOR_2, INPUT);
  pinMode(PIN_SENSOR_3, INPUT);
  pinMode(PIN_RELAY_1, OUTPUT);
  pinMode(PIN_RELAY_2, OUTPUT);
  pinMode(PIN_RELAY_3, OUTPUT);
  pinMode(PIN_RELAY_4, OUTPUT);
  pinMode(PIN_BUZZER, OUTPUT);
  pinMode(BOTAO_4, INPUT_PULLUP);
}

loop void() {
  // leitura dos sensores
  sensor_1_status = digitalRead(PIN_SENSOR_1);
  sensor_2_status = digitalRead(PIN_SENSOR_2);
  sensor_3_status = digitalRead(PIN_SENSOR_3);

  // controle do relay 4 pelo botão 4
  if (digitalRead(BOTAO_4) == BAIXO) {
    Serial.println("Botão 4 sofrido. Relé 4 ligado.");
      digitalWrite(PIN_RELAY_4, ALTO);
  } outro {
    Serial.println("Botão 4 não intoxicado. Relé 4 desligado.");
    digitalWrite(PIN_RELAY_4, BAIXO);

  }

  // monitoramento dos níveis
  if (sensor_1_status == BAIXO) {
    Serial.println("Reservatório cheio com 100% de água!");
    digitalWrite(PIN_RELAY_1, ALTO);
  } outro {
    Serial.println("Reservatório não está cheio.");
    digitalWrite(PIN_RELAY_1, BAIXO);
  }

  if (sensor_2_status == BAIXO) {
    Serial.println("Reservatório com mais 50% de água.");
    digitalWrite(PIN_RELAY_2, ALTO);
  } outro {
    Serial.println("Reservatório não está com 50% de água.");
    digitalWrite(PIN_RELAY_2, BAIXO);
  }

  if (sensor_3_status == BAIXO) {
    Serial.println("Reservatório com mais de 15% de água.");
    digitalWrite(PIN_RELAY_3, ALTO);
    digitalWrite(PIN_BUZZER, BAIXO);
  } outro {
    Serial.println("Reservatório com menos de 15% de água.");
    digitalWrite(PIN_RELAY_3, BAIXO);
    digitalWrite(PIN_BUZZER, ALTO);
  }
  atraso(5000); // aguarde 5 segundos antes de fazer a próxima leitura


}

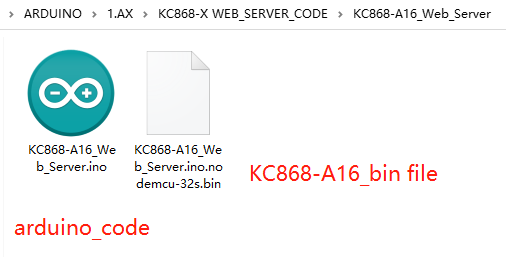

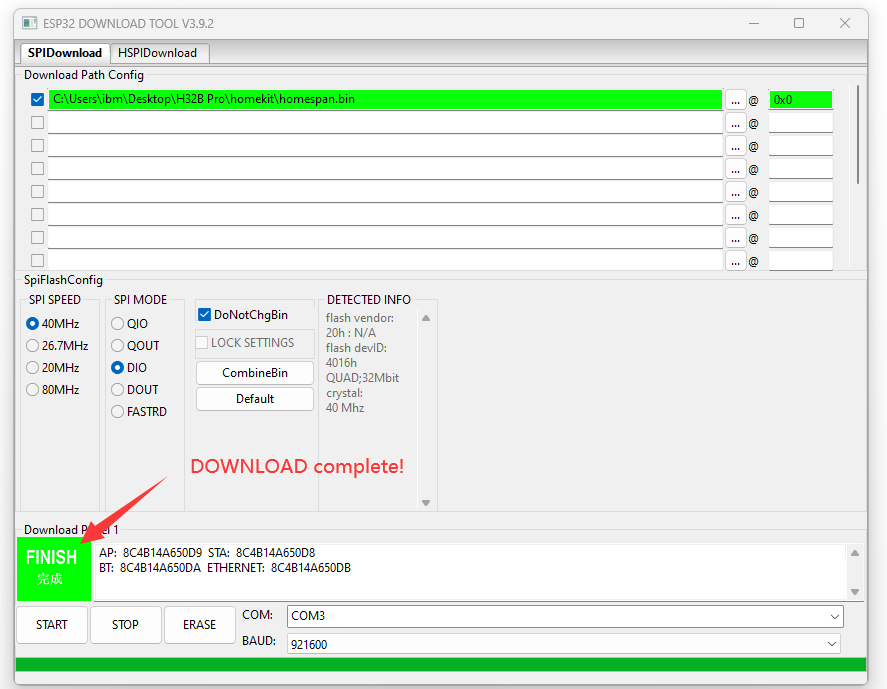

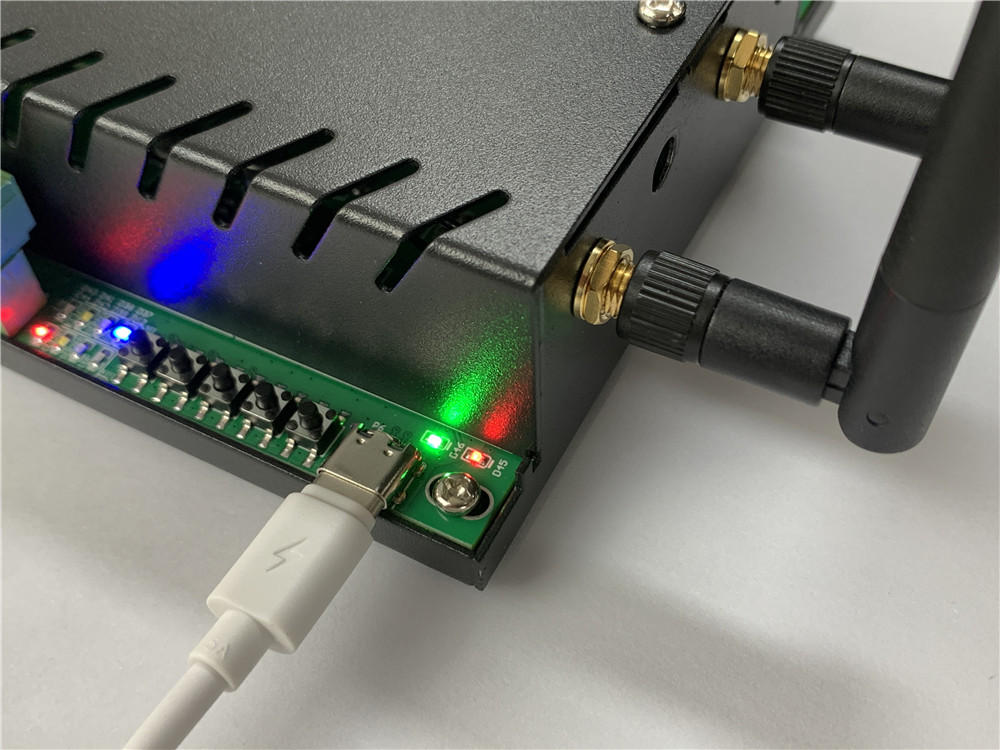

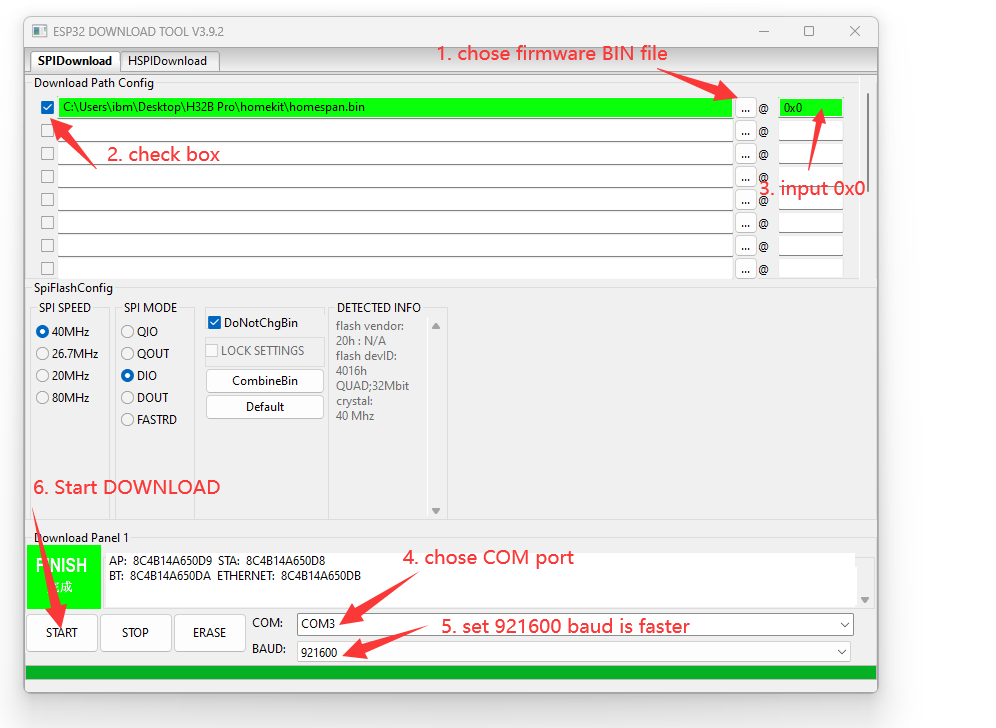

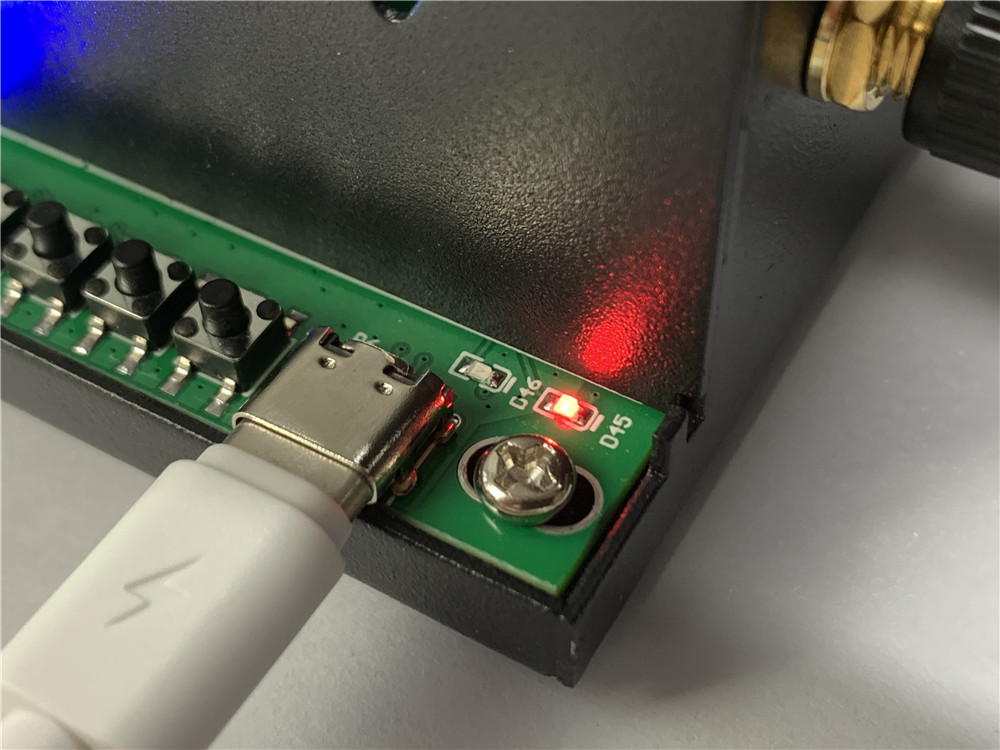

Hi,  I recently bought a KC868-A16 board but am unable to use it, since I receive a fatal error when attempting to upload any new sketches onto it

I'm using the Arduino IDE v2.0.4, targetting the "NodeMCU-32s" board from the esp32 boards definitions (v2.0.7). This is the error I receive when attempting to upload any sketch:

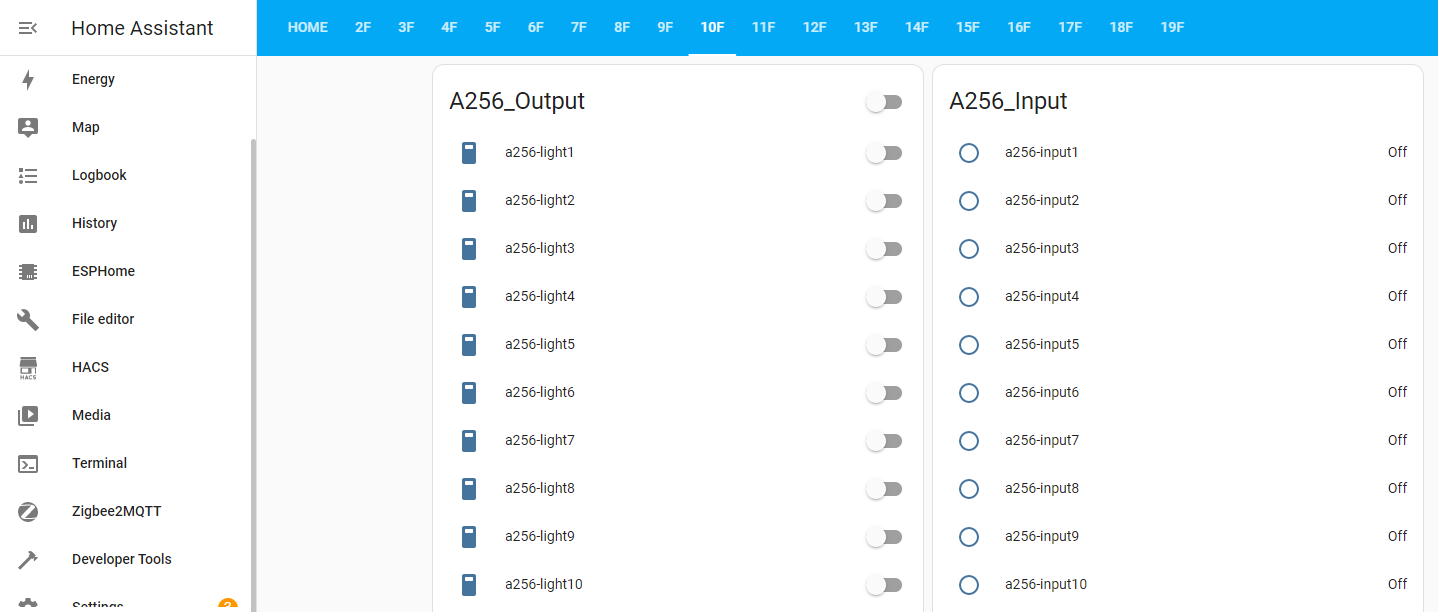

we have design this ESP32 GPIO board (KC868-A256) for home assistant. It use by ESP32-WROOM-32E, 256CH digial input ports + 256CH MOSFET output ports + 4CH analog input ports + RS485 + Ethernet. The output design by 74HC595 chip. The input design by 74HC165 chip. You can write your own arduino source code for home automation DIY. You can also integrate to home assistant by ESPHome.

We have designed ESP32 IO Expansion (development) Board — KC868-AM (Mini) . it’s ESP32 module + many free GPIOs for home automation DIYer to use. 4 GPIOs in greent terminal already added pull up resistance, so that you can conveniently connect with 1-wire sensor device. some others input GPIOs on the PCB center for user. Support add to home assistant by ESPHome.

Two questions:

1) Is it possible to have an ADC sensor trigger an Input on an A16 with KCS?
2) Will a KC868-HA work with the A16 over RS485?



  HA_A256.txt (Size: 74.43 KB / Downloads: 1238)

#define ANALOG_A1  GPIO36
#define ANALOG_A2  GPIO39
#define ANALOG_A3  GPIO34
#define ANALOG_A4  GPIO35

Ethernet (LAN8720) I/O define:

#define ETH_ADDR        0
#define ETH_POWER_PIN  -1
#define ETH_MDC_PIN    23
#define ETH_MDIO_PIN  18
#define ETH_TYPE      ETH_PHY_LAN8720
#define ETH_CLK_MODE  ETH_CLOCK_GPIO17_OUT

RS485:
RXD:GPIO13
TXD:GPIO14

74HC595 for output:
Data: GPIO5
Clock:GPIO16
Latch:GPIO4

74HC165 for input:

Data: GPIO15
Clock: GPIO32
LD(load_pin): GPIO33

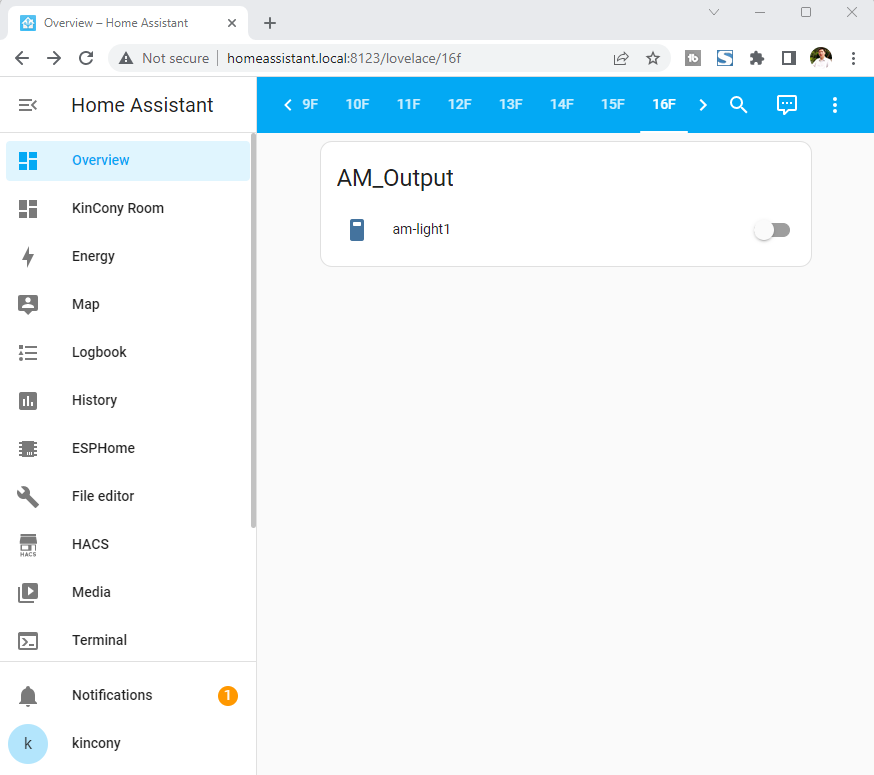

esphome:
  name: am

esp32:
  board: esp32dev
  framework:
    type: arduino

# Enable logging
logger:

# Example configuration entry
ethernet:
  type: LAN8720
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  clk_mode: GPIO17_OUT
  phy_addr: 0


switch:
  - platform: gpio
    name: "am-light1"
    pin: 15
    inverted: False


  ESPHome_KC868-AM.txt (Size: 340 bytes / Downloads: 709)
